CANALE V-LINE 100

vl100 orveg
VL100 orveg

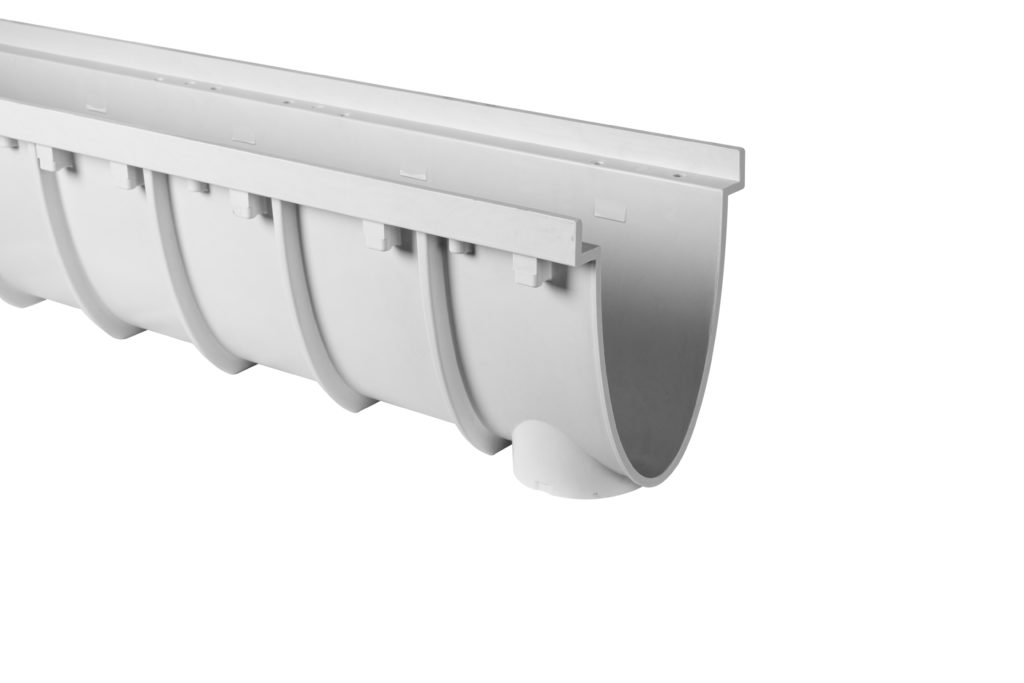

Canale Wolfa in vetroresina di colore grigio chiaro conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento a V, senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.

La sezione a V e la superficie completamente liscia del canale migliorano notevolmente le prestazioni di drenaggio e di evacuazione dell’acqua.

È la soluzione perfetta per usi domestici e civili, zone pedonali, parcheggi privati, marciapiedi, canalizzazioni a bordi strada e aree di sosta.

Il bordo superiore in GFK di ben 6 mm. garantisce una maggiore compattezza e protezione contro l’usura; semplice e precisa da installare grazie al bordo a vista che fornisce l’esatta quota della pavimentazione.

Il canale VL100 ha una preforma di scarico nella parte inferiore.

Il fissaggio alla griglia avviene mediante vite e barretta (2 per ml.).

Disponibile la testata chiusa di inizio e fine canale, la testata aperta con manicotto, raccordo di scarico con filtro, terminale per la realizzazione di incroci e angoli e il pozzetto di scarico con cestello di raccolta fanghi.

Supporta la classe di carico A15, B125 e C250.

CARATTERISTICHE:

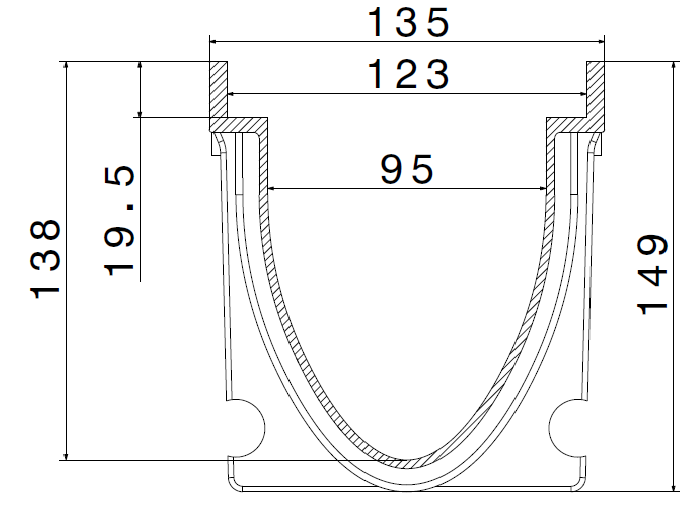

CANALE
Lunghezza (mm) 1000
Larghezza esterna (mm) 135
Larghezza interna (mm) 95
Altezza esterna (mm) 149
Altezza interna (mm) 118
Sezione idraulica (cmq) 103
Diametro uscita verticale (mm) 110
Peso (kg) 2,5
Fissaggio alla griglia Con vite e barretta (2 per ml.)

TIPI DI GRIGLIE

ponte m85 orveg
griglia30x30 orveg
antiattacco orveg

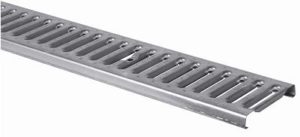

GRIGLIA A PONTE IN ACCIAIO ZINCATO A15
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 276,5
Peso (kg) 1,7
Materiale Acciaio zincato a caldo
Fissaggio al canale Con vite e barretta (2 per ml.)
GRIGLIA A MAGLIA QUADRA mm.30x30 IN ACCIAIO ZINCATO A15
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 755
Peso (kg) 2,5
Materiale Acciaio zincato a caldo
Fissaggio al canale Con vite e barretta (2 per ml.)
GRIGLIA A MAGLIA ANTITACCO mm.30x10 IN ACCIAIO ZINCATO A15
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 864
Peso (kg) 3,0
Materiale Acciaio zincato a caldo
Fissaggio al canale Con vite e barretta (2 per ml.)
griglia30x30 orveg
GRIGLIA A FESSURE LONGITUDINALI mm.10x65 IN VTR A15 anche in colore grigio chiaro
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 468
Peso (kg) 3,0
Materiale Vetroresina colore antracite
Fissaggio al canale Con vite e barretta (2 per ml.)
GRIGLIA A PONTE IN PVC B125
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 418
Peso (kg) 1,0
Materiale In pvc antracite
Fissaggio al canale Con vite e barretta (2 per ml.)
GRIGLIA A MAGLIA QUADRA mm.30x30 IN ACCIAIO ZINCATO C250
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 755
Peso (kg) 5,0
Materiale Acciaio zincato a caldo
Fissaggio al canale Con vite e barretta (2 per ml.)
antiattacco orveg
m120 orveg
GRIGLIA A MAGLIA ANTITACCO mm.30x10 IN ACCIAIO ZINCATO C250
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 864
Peso (kg) 6,0
Materiale Acciaio zincato a caldo
Fissaggio al canale Con vite e barretta (2 per ml.)
GRIGLIA A PONTE IN GHISA C250
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 445
Peso (kg) 3,5
Materiale Ghisa GJS
Fissaggio al canale Con vite e barretta (2 per ml.)
