CANALE V-LINE 150

vl150 orveg
VL150 disegno

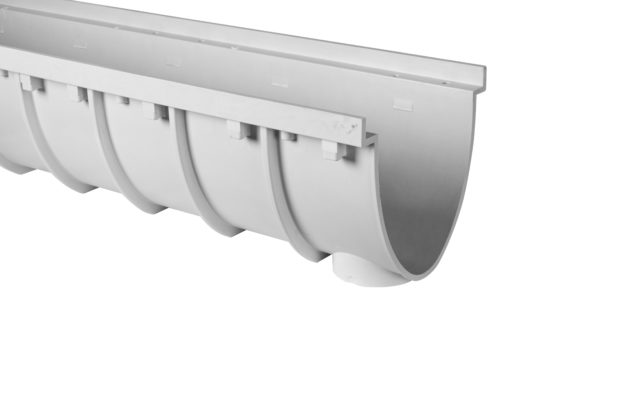

Canale Wolfa in vetroresina di colore grigio chiaro conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento a V, senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.

La sezione a V e la superficie completamente liscia del canale migliorano notevolmente le prestazioni di drenaggio e di evacuazione dell’acqua.

È la soluzione perfetta per usi domestici e civili, zone pedonali, parcheggi privati, marciapiedi, canalizzazioni a bordi strada e aree di sosta.

Il bordo superiore in GFK di ben 8 mm. garantisce una maggiore compattezza e protezione contro l’usura; semplice e precisa da installare grazie al bordo a vista che fornisce l’esatta quota della pavimentazione.

Il canale VL150 ha una preforma di scarico nella parte inferiore.

Il fissaggio alla griglia avviene mediante 8 bulloni per ml.

Disponibile la testata chiusa di inizio e fine canale, la testata aperta con manicotto, raccordo di scarico con filtro e il pozzetto di scarico con cestello di raccolta fanghi.

Supporta la classe di carico A15, B125 e C250

CARATTERISTICHE:

CANALE
Lunghezza (mm) 500
Larghezza esterna (mm) 228
Larghezza interna (mm) 164
Altezza esterna (mm) 238
Altezza interna (mm) 200
Sezione idraulica (cmq) 288
Diametro uscita verticale (mm) 125
Peso (kg) 5,5
Fissaggio alla griglia Mediante 8 bulloni per ml.

TIPI DI GRIGLIE

GRIGLIA A MAGLIA QUADRA mm.30x30 IN ACCIAIO ZINCATO A15
Lunghezza (mm) 1000
Larghezza esterna (mm) 212
Superficie drenante (cmq) -
Peso (kg) 4,5
Materiale Acciaio zincato a caldo
Fissaggio al canale Con 8 bulloni per ml.
GRIGLIA A MAGLIA ANTITACCO mm.30x10 IN ACCIAIO ZINCATO A15
Lunghezza (mm) 1000
Larghezza esterna (mm) 212
Superficie drenante (cmq) -
Peso (kg) 6,0
Materiale Acciaio zincato a caldo
Fissaggio al canale Con 8 bulloni per ml.
GRIGLIA A MAGLIA QUADRA mm.30x30 IN ACCIAIO ZINCATO B125
Lunghezza (mm) 1000
Larghezza esterna (mm) 212
Superficie drenante (cmq) -
Peso (kg) 6,5
Materiale Acciaio zincato a caldo
Fissaggio al canale Con 8 bulloni per ml.
GRIGLIA A MAGLIA ANTITACCO mm.30x10 IN ACCIAIO ZINCATO B125
Lunghezza (mm) 1000
Larghezza esterna (mm) 212
Superficie drenante (cmq) -
Peso (kg) 8,0
Materiale Acciaio zincato a caldo
Fissaggio al canale Con 8 bulloni per ml.

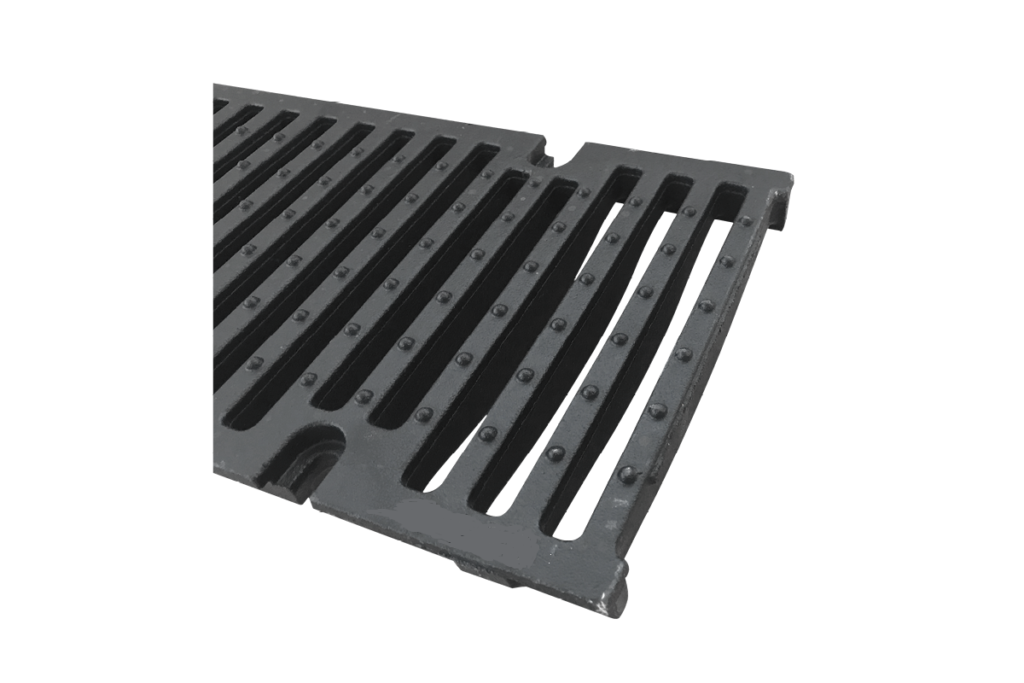

GRIGLIA A PONTE IN GHISA C250
Lunghezza (mm) 500
Larghezza esterna (mm) 212
Superficie drenante (cmq) -
Peso (kg) 7,5
Materiale Ghisa GJS
Fissaggio al canale Con 8 bulloni per ml.
