CANALE VS100

fessura wolfa orveg
Il sistema SELF A FESSURA WOLFA VS100 è composto dal canale e dalla caditoia a fessura in poliestere rinforzato con fibre di vetro conformi alla norma UNI EN 1433 con marcatura CE.

Il canale con fondo di scorrimento semicircolare , senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale è dotato di preforma inferiore per lo scarico verticale. La caditoia a fessura va installata in appoggio sul bordo del canale e fissata con vite e barretta (2 per ml.).

Da utilizzare in quelle aree pavimentate in selciato; ideale per piazze , vialetti pedonali e parcheggi privati.

La gamma è composta di 3 canali di diversa altezza (60mm, 100mm, 150mm).

Disponibile la testata chiusa di inizio e fine canale, la testata aperta con manicotto, il raccordo di scarico con filtro, il pozzetto di scarico con cestello di raccolta fanghi e l’elemento d’ispezione.

Supporta le classi di carico A15 e B125.

MODELLI DISPONIBILI

VS60 orveg
CANALE CON CADITOIA
VS100 orveg
CANALE CON CADITOIA
VS100 orveg
CANALE CON CADITOIA
CADITOIA orveg
CADITOIA

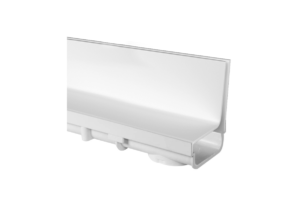

CANALE VS100.6
Lunghezza (mm) 1000
Larghezza esterna (mm) 135
Larghezza interna (mm) 95
Altezza esterna (mm) 60
Altezza interna (mm) 49
Sezione idraulica (cmq) 37
Diametro uscita verticale (mm) 110
Peso (kg) 4,0
Fissaggio alla caditoia Con vite e barretta (2 per ml.)

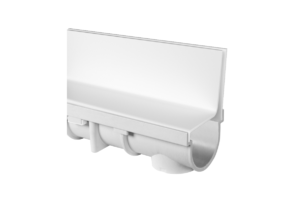

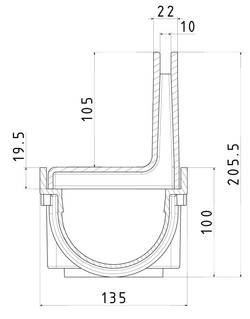

CANALE VS100.10
Lunghezza (mm) 1000
Larghezza esterna (mm) 136
Larghezza interna (mm) 95
Altezza esterna (mm) 100
Altezza interna (mm) 68
Sezione idraulica (cmq) 62
Diametro uscita verticale (mm) 110
Peso (kg) 5,0
Fissaggio alla caditoia Con vite e barretta (2 per ml.)

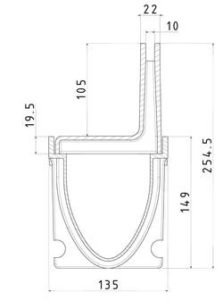

CANALE VS100.15
Lunghezza (mm) 1000
Larghezza esterna (mm) 136
Larghezza interna (mm) 95
Altezza esterna (mm) 149
Altezza interna (mm) 118
Sezione idraulica (cmq) 103
Diametro uscita verticale (mm) 110
Peso (kg) 6,0
Fissaggio alla caditoia Con vite e barretta (2 per ml.)
CADITOIA A FESSURA
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Altezza Fessura (mm) 105
Larghezza Fessura (mm) 10
Peso (kg) 2,5
superficie drenanate (cmq) 100
Fissaggio al canale Con vite e barretta
Tipo di fessura Laterale
