CANALE Z100

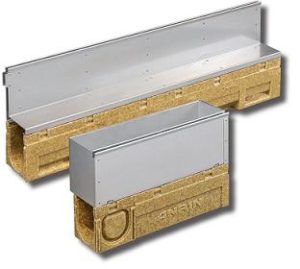

Il sistema a FESSURA ANRIN Z100 è composto dal canale in cls polimerico e dalla caditoia in acciaio zincato.
Il canale in cls polimerico è conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento semicircolare , senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale , dotato di preforma inferiore per lo scarico verticale.
La caditoia a fessura laterale è in acciaio zincato o in inox e va installata in appoggio sul bordo del canale.
Da utilizzare nella realizzazione di aree pavimentate in selciato, ideale per piazze e vialetti pedonali, parcheggi privati, marciapiedi, bordo strada e aree di sosta, attraversamenti stradali con transito di veicoli a bassa velocità (max 20km/h).
La gamma è composta da 1 canale e da 2 caditoie di diversa altezza.
Disponibile la testata chiusa di inizio e fine canale, la testata con manicotto di scarico in pvc, il pozzetto di scarico con cestello di raccolta fanghi e l’elemento d’ispezione.
Supporta le classi di carico A15, B125 e C250.
Modelli disponibili
| CANALE Z100C | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 136 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 153 |
| Altezza interna (mm) | 120 |
| Sezione idraulica (cmq) | 168 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 13,0 |
| Fissaggio alla caditoia | In appoggio |
| CADITOIA A FESSURA Z100F11 ZINCATA/INOX | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 136 |
| Altezza Fessura (mm) | 110 |
| Altezza totale (mm) | 13,2 |
| Larghezza Fessura (mm) | 12,5 |
| Peso (kg) | 5,7 |
| Superficie di drenaggio (cmq) | 125 |
| Fissaggio al canale | In appoggio |
| Tipo di fessura | Laterale |
| CADITOIA A FESSURA Z100F16 ZINCATA/INOX | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 136 |
| Altezza Fessura (mm) | 160 |
| Altezza totale (mm) | 18,2 |
| Larghezza Fessura (mm) | 12,5 |
| Peso (kg) | 6,9 |
| Superficie di drenaggio (cmq) | 125 |
| Fissaggio al canale | In appoggio |
| Tipo di fessura | Laterale |
