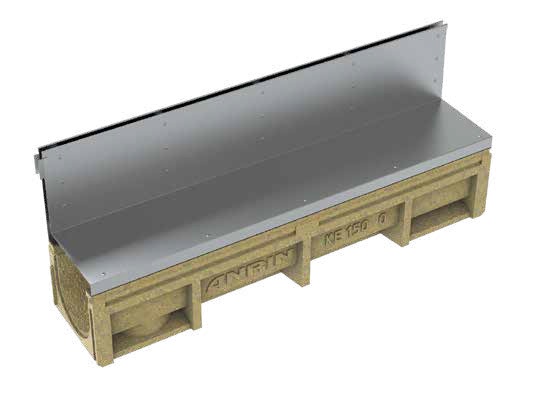

Il sistema a FESSURA ANRIN Z150 è composto dal canale in cls polimerico e dalla caditoia in acciaio zincato.
Il canale in cls polimerico è conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento semicircolare , senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale , dotato di preforma inferiore per lo scarico verticale.
La caditoia a fessura laterale è in acciaio zincato o in inox e va installata in appoggio sul bordo del canale.
Da utilizzare nella realizzazione di aree pavimentate in selciato, ideale per piazze e vialetti pedonali, parcheggi privati, marciapiedi, bordo strada e aree di sosta, attraversamenti stradali con transito di veicoli a bassa velocità.
La gamma è composta da 1 canale e da 1 caditoia.
Disponibile la testata chiusa di inizio e fine canale, la testata con manicotto di scarico in pvc, il pozzetto di scarico con cestello di raccolta fanghi e l’elemento d’ispezione.
Supporta le classi di carico A15, B125, C250 e D400

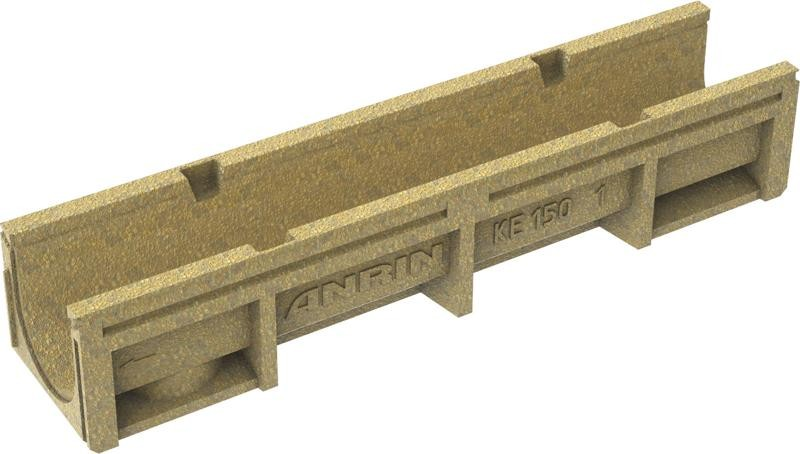

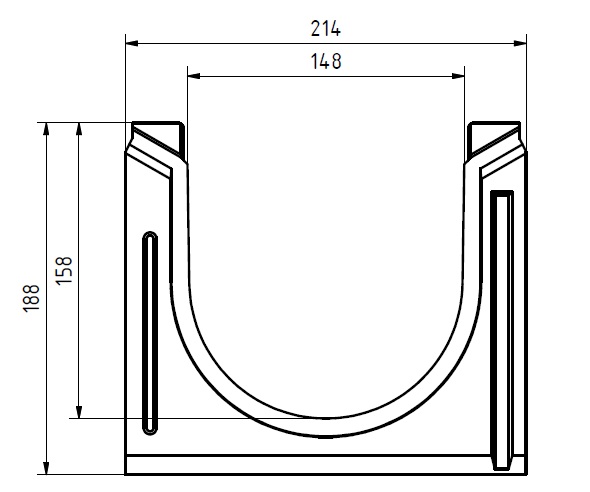

CANALE Z150C | |
Lunghezza (mm) | 1000 |
Larghezza esterna (mm) | 214 |
Larghezza interna (mm) | 150 |
Altezza esterna (mm) | 188 |
Altezza interna (mm) | 165 |
Sezione idraulica (cmq) | 230 |
Diametro uscita verticale (mm) | 160 |
Peso (kg) | 25,0 |
Fissaggio alla caditoia | In appoggio |

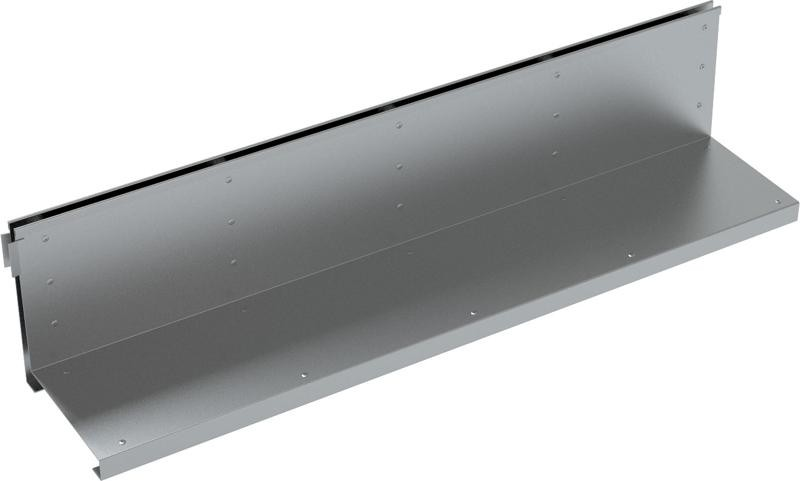

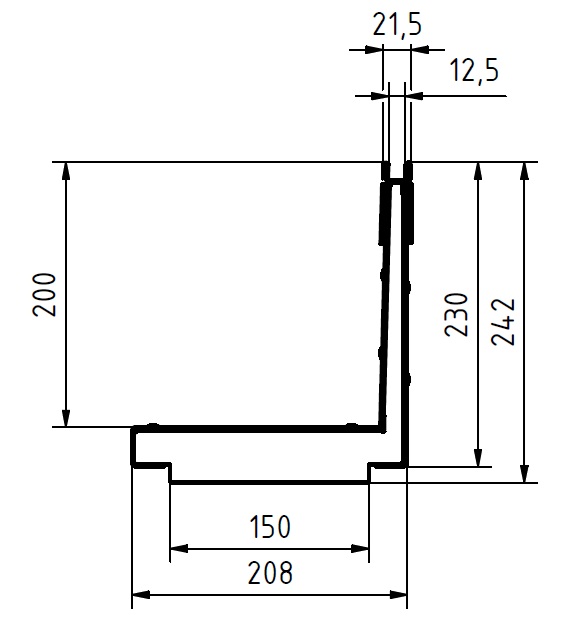

CADITOIA A FESSURA Z150F ZINCATA/INOX | |
Lunghezza (mm) | 1000 |
Larghezza esterna (mm) | 214 |
Altezza Fessura (mm) | 200 |
Altezza totale (mm) | 230 |
Larghezza Fessura (mm) | 15 |
Peso (kg) | 8,9 |
Superficie di drenaggio (cmq) | 150 |
Fissaggio al canale | In appoggio |
Tipo di fessura | Laterale |
