SELF CON FESSURA

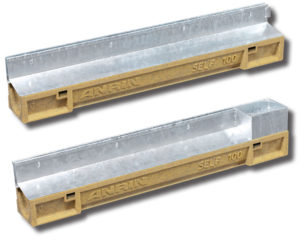

Il sistema SELF A FESSURA ANRIN è composto dal canale in cls polimerico e dalla caditoia in acciaio zincato.
Il canale in cls polimerico è conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento semicircolare , senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale , dotato di preforma inferiore per lo scarico verticale.

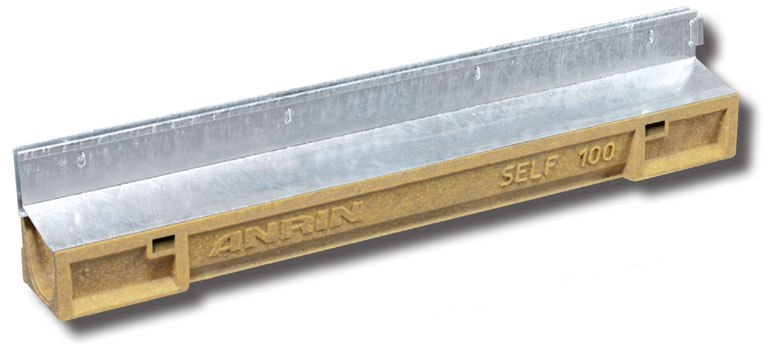

La caditoia a fessura laterale è in acciaio zincato e va installata in appoggio sul bordo del canale.
Da utilizzare in quelle zone dove lo spazio è ridotto e in generale per le aree pavimentate in selciato: ideale per piazze e vialetti pedonali, parcheggi privati.
La gamma è composta da 3 canali di diversa altezza (60mm, 80mm, 100mm).
Disponibile la testata chiusa di inizio e fine canale, la testata con manicotto di scarico in pvc, il pozzetto di scarico con cestello di raccolta fanghi e l’elemento d’ispezione.
Supporta le classi di carico A15 e B125.
Modelli disponibili

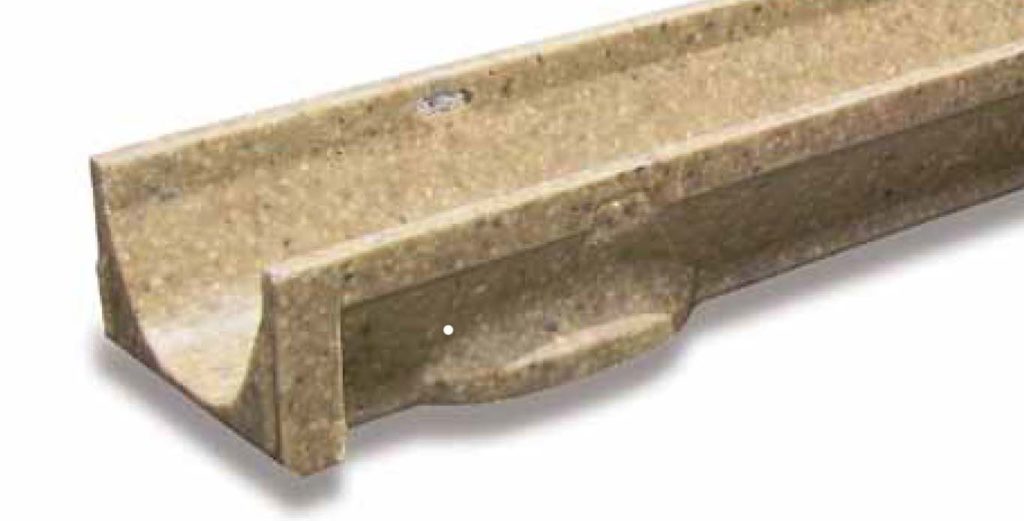

| CANALE SELF 60 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 120 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 60 |
| Altezza interna (mm) | 40 |
| Sezione idraulica (cmq) | 37 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 4,0 |
| Fissaggio alla caditoia | In appoggio |
| CANALE SELF 80 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 120 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 80 |
| Altezza interna (mm) | 60 |
| Sezione idraulica (cmq) | 57 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 5,0 |
| Fissaggio alla caditoia | In appoggio |

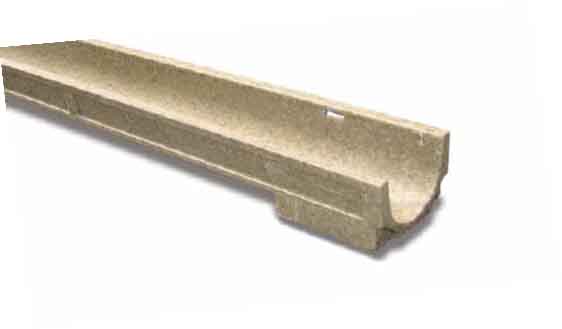

| CANALE SELF 100 | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 120 |
| Larghezza interna (mm) | 100 |
| Altezza esterna (mm) | 100 |
| Altezza interna (mm) | 80 |
| Sezione idraulica (cmq) | 77 |
| Diametro uscita verticale (mm) | 110 |
| Peso (kg) | 6,0 |
| Fissaggio alla caditoia | In appoggio |
| CADITOIA A FESSURA ZINCATA NGFL100CB | |
| Lunghezza (mm) | 1000 |
| Larghezza esterna (mm) | 120 |
| Altezza Fessura (mm) | 100 |
| Larghezza Fessura (mm) | 125 |
| Peso (kg) | 4,0 |
| Superficie di drenaggio (cmq) | 125 |
| Fissaggio al canale | In appoggio |
| Tipo di fessura | Laterale |
