CANALE KE100H10

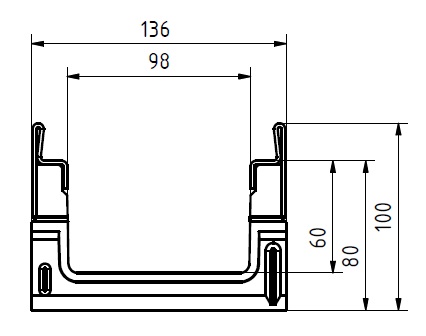

KC KE100 disegno canale orveg

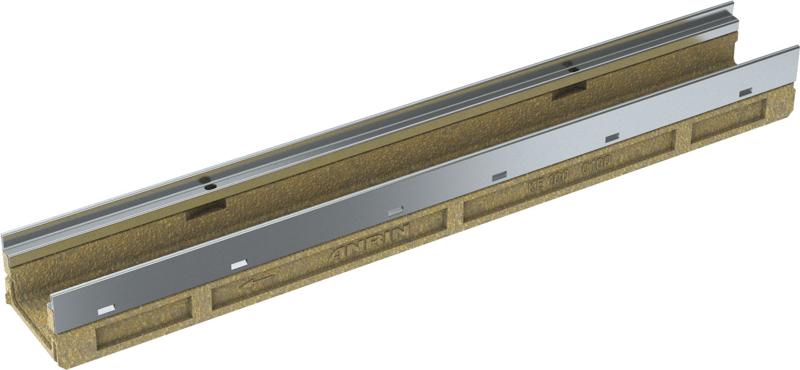

Canale in cls polimerico conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento rettangolare, senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.

Il canale KE100H10 è dotato di bordo superiore rinforzato in acciaio galvanizzato che permette una maggiore semplicità e precisione di installazione e fornisce l’esatta quota che dovrà avere la pavimentazione.

Il profilo superiore, perfettamente ancorato al corpo del canale, garantisce una maggiore protezione contro l’usura ed è adatto nella realizzazione di parcheggi privati, marciapiedi, pavimentazioni industriali, attraversamenti stradali con transito di veicoli a bassa velocità.

È presente una preforma inferiore nella quale è possibile inserire un manicotto in pvc per lo scarico verticale.

La griglia inserita nel bordo in acciaio è fissata mediante il sistema TwistLock , composta da vite e barretta.

È disponibile la testata chiusa di inizio e fine canale, la testata con manicotto di scarico in pvc oltre al pozzetto di scarico con cestello di raccolta fanghi.

Supporta le classi di carico A15, B125, C250, D400 e E600 secondo la norma UNI EN 1433.

CARATTERISTICHE:

CANALE
Lunghezza (mm) 1000
Larghezza esterna (mm) 136
Larghezza interna (mm) 100
Altezza esterna (mm) 100
Altezza interna (mm) 60
Sezione idraulica (cmq) 60
Diametro uscita verticale (mm) 110
Peso (kg) 11,5
Fissaggio alla griglia Sistema TwistLock, costituito da vite e barretta (2 per ml.)

TIPI DI GRIGLIE

KC KE100 ponte orveg
KC KE100 perforata orveg
KC KE100 griglia maglia orveg
GRIGLIA A PONTE mm.10 A15-C250
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 280
Peso (kg) 1,5-3,0
Materiale Acciaio zincato a caldo
Fissaggio al canale TwistLock
GRIGLIA PERFORATA B125
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 178
Peso (kg) 2,5
Materiale Acciaio zincato a caldo
Fissaggio al canale TwistLock
GRIGLIA A MAGLIA mm.30x14 B125
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 870
Peso (kg) 3,0
Materiale Acciaio zincato a caldo
Fissaggio al canale SnapLock
KC KE100 composito grigio orveg
KC KE100 ghisa ovalgrip orveg
KC KE100 ghisa sw10 orveg
GRIGLIA IN COMPOSITO GRIGIO mm.8 B125
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 338
Peso (kg) 1,1
Materiale Composito
Fissaggio al canale SnapLock
GRIGLIA IN GHISA OVALGRIP mm.10 C250-E600
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 420
Peso (kg) 3,0-4,0
Materiale Ghisa GJS
Fissaggio al canale SnapLock
GRIGLIA IN GHISA mm.10 C250
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 350
Peso (kg) 3,0
Materiale Ghisa GJS
Fissaggio al canale SnapLock
KC KE100 composito nera orveg
KC KE100 griglia maglia orveg
KC KE100 ghisa 25x10 orveg
GRIGLIA IN COMPOSITO NERA mm.8 C250
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 338
Peso (kg) 1,5
Materiale Composito
Fissaggio al canale SnapLock
GRIGLIA A MAGLIA ANTITACCO mm.30x10 C250
Lunghezza (mm) 1000
Larghezza esterna (mm) 123
Superficie drenante (cmq) 770
Peso (kg) 4,0
Materiale Acciaio zincato a caldo
Fissaggio al canale SnapLock
GRIGLIA IN GHISA A FESSURE LONGITUDINALE mm.25x10 D400
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 420
Peso (kg) 4,0
Materiale Ghisa GJS
Fissaggio al canale SnapLock
KC KE100 ghisa antitacco orveg
GRIGLIA IN GHISA ANTITACCO mm.6 D400
Lunghezza (mm) 500
Larghezza esterna (mm) 123
Superficie drenante (cmq) 360
Peso (kg) 3,8
Materiale Ghisa GJS
Fissaggio al canale SnapLock
