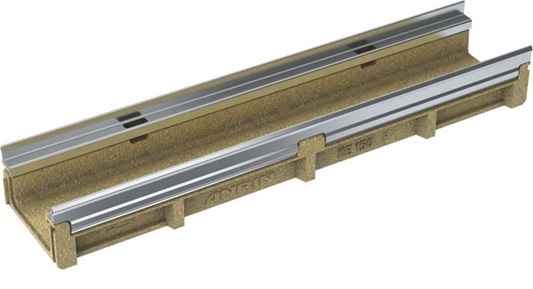

CANALE KE150H13

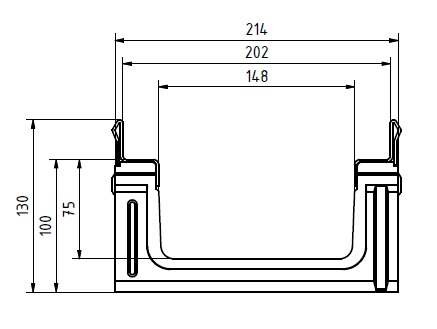

KE150H13 disegno orveg

Canale in cls polimerico conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento rettangolare, senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.

Il canale KE150H13 è dotato di bordo superiore rinforzato in acciaio galvanizzato di mm.4 (2+2) che permette una maggiore semplicità e precisione di installazione e fornisce l’esatta quota che dovrà avere la pavimentazione.

Il profilo superiore, perfettamente ancorato al corpo del canale, garantisce una maggiore protezione contro l’usura ed è adatto nella realizzazione di parcheggi privati, marciapiedi, pavimentazioni industriali, attraversamenti stradali con transito di veicoli pesanti, aree di carico e scarico, logistiche, stazioni di servizio.

È presente una preforma inferiore nella quale è possibile inserire un manicotto in pvc per lo scarico verticale.

La griglia inserita nel bordo in acciaio è fissata mediante il sistema SnapLock , costituito da perni e ganci inox.

È’ disponibile la testata chiusa di inizio e fine canale, la testata con manicotto per lo scarico in pvc oltre al pozzetto di scarico con cestello di raccolta fanghi.

Supporta le classi di carico A15, B125, C250, D400, E600 secondo la norma UNI EN 1433.

CARATTERISTICHE:

CANALE
Lunghezza (mm) 1000
Larghezza esterna (mm) 214
Larghezza interna (mm) 150
Altezza esterna (mm) 130
Altezza interna (mm) 75
Sezione idraulica (cmq) 110
Diametro uscita verticale (mm) 160
Peso (kg) 19,0
Fissaggio alla griglia Sistema SnapLock, costituito da perni e ganci inox da inserire nel bordo del canale (4 per ml.)

TIPI DI GRIGLIE

KE150 maglia orveg
KE150 ghisa ovalgrip orveg
KE150 ghisa antitacco orveg
GRIGLIA A MAGLIA ANTITACCO mm.30x10 C250
Lunghezza (mm) 1000
Larghezza esterna (mm) 200
Superficie drenante (cmq) 1240
Peso (kg) 8,5
Materiale Acciaio zincato a caldo
Fissaggio al canale SnapLock
GRIGLIA IN GHISA OVALGRIP D400-E600
Lunghezza (mm) 500
Larghezza esterna (mm) 200
Superficie drenante (cmq) 760
Peso (kg) 6,5-9,0
Materiale Ghisa GJS con rivestimento KTL
Fissaggio al canale SnapLock
GRIGLIA IN GHISA ANTITACCO mm.6 D400
Lunghezza (mm) 500
Larghezza esterna (mm) 200
Superficie drenante (cmq) 430
Peso (kg) 8,0
Materiale Ghisa GJS
Fissaggio al canale SnapLock
KE150 ghisa 25x11 orveg
GRIGLIA IN GHISA FESSURE LONGITUDINALI mm.25x11 D400-E600
Lunghezza (mm) 500
Larghezza esterna (mm) 200
Superficie drenante (cmq) 430
Peso (kg) 7,8-9,3
Materiale Ghisa GJS
Fissaggio al canale SnapLock
