CANALE KE200H24

KE200 orveg

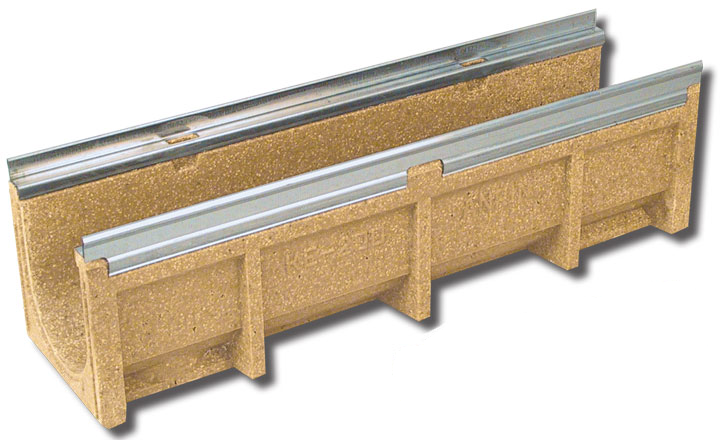

Canale in cls polimerico conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento semicircolare, senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.

Il canale KE200H24 è dotato di bordo superiore rinforzato in acciaio galvanizzato di mm.4 (2+2) che permette una maggiore semplicità e precisione di installazione e fornisce l’esatta quota che dovrà avere la pavimentazione.

Il profilo superiore, perfettamente ancorato al corpo del canale, garantisce una maggiore protezione contro l’usura ed è adatto nella realizzazione di parcheggi privati, marciapiedi, pavimentazioni industriali, attraversamenti stradali con transito di veicoli pesanti, aree di carico e scarico, logistiche, stazioni di servizio.

È presente una preforma inferiore nella quale è possibile inserire un manicotto in pvc per lo scarico verticale.

La griglia inserita nel bordo in acciaio è fissata mediante il sistema SnapLock, costituito da perni e ganci inox.

È disponibile la testata chiusa di inizio e fine canale, la testata con manicotto per lo scarico in pvc oltre al pozzetto di scarico con cestello di raccolta fanghi.

Supporta le classi di carico A15, B125, C250, D400, E600 secondo la norma UNI EN 1433.

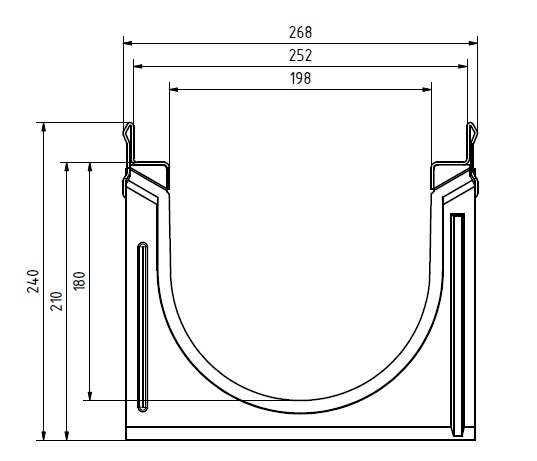

CARATTERISTICHE:

CANALE
Lunghezza (mm) 1000
Larghezza esterna (mm) 264
Larghezza interna (mm) 200
Altezza esterna (mm) 240
Altezza interna (mm) 190
Sezione idraulica (cmq) 345
Diametro uscita verticale (mm) 160
Peso (kg) 28,0
Fissaggio alla griglia Sistema SnapLock, costituito da perni e ganci inox da inserire nel bordo del canale (4 per ml.)

TIPI DI GRIGLIE

KE150 maglia orveg
KE150 ghisa ovalgrip orveg
KE150 ghisa antitacco orveg

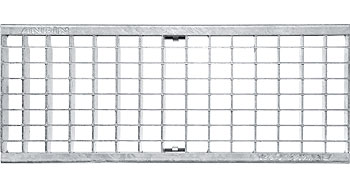

GRIGLIA A MAGLIA mm.30x20 C250
Lunghezza (mm) 1000
Larghezza esterna (mm) 250
Superficie drenante (cmq) 1640
Peso (kg) 10,0
Materiale Acciaio zincato a caldo
Fissaggio al canale SnapLock

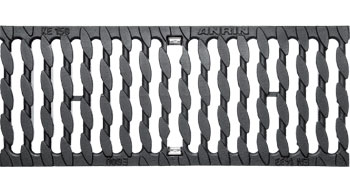

GRIGLIA IN GHISA OVALGRIP D400-E600
Lunghezza (mm) 500
Larghezza esterna (mm) 250
Superficie drenante (cmq) 990
Peso (kg) 8,0-10,0
Materiale Ghisa GJS con rivestimento KTL
Fissaggio al canale SnapLock

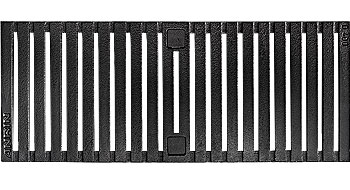

GRIGLIA IN GHISA ANTITACCO mm.6 D400
Lunghezza (mm) 500
Larghezza esterna (mm) 250
Superficie drenante (cmq) 560
Peso (kg) 9,5
Materiale Ghisa GJS
Fissaggio al canale SnapLock
