CANALE GL100.17

Canale in cls polimerico conforme alla norma UNI EN 1433 con marcatura CE, con fondo di scorrimento semicircolare , senza pendenza incorporata, con incastri maschio femmina per l’allineamento orizzontale.

Il canale GL100.17 è adatto per abitazioni private e zone residenziali, zone a traffico leggero, piazze, accessi pedonali a parcheggi e in generale per luoghi senza eccessiva esigenza di resistenza di carico né di passaggio di veicoli pesanti.

Nella parte inferiore del canale è presente una preforma nella quale è possibile inserire un manicotto in pvc per lo scarico verticale.

La griglia copre il bordo del canale e lo protegge dall’usura.

Il fissaggio avviene mediante il sistema TwistLock, con vite e barretta (2 per ml.)

È disponibile la testata chiusa di inizio e fine canale, la testata con manicotto di scarico in pvc oltre al pozzetto di scarico con cestello di raccolta fanghi.

Supporta le classi di carico A15, B125, C250.

CARATTERISTICHE:

CANALE

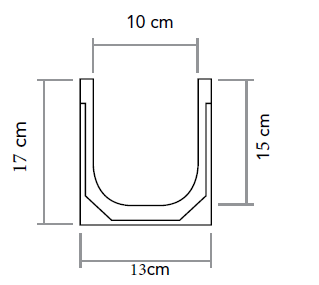

Lunghezza (mm) 1000
Larghezza esterna (mm) 130
Larghezza interna (mm) 100
Altezza esterna (mm) 175
Altezza interna (mm) 155
Sezione idraulica (cmq) 115
Diametro uscita verticale (mm) 144
Peso (kg) 11,5
Fissaggio alla griglia Sistema TwistLock, costituito da vite e barretta (2 per ml.)

TIPI DI GRIGLIE

griglia ponte self100 orveg
self100 ponte attacco orveg
self100 maglia antiattacco orveg
GRIGLIA A PONTE fessure mm.12 IN ACCIAIO ZINCATO A15
Lunghezza (mm) 1000
Larghezza esterna (mm) 130
Superficie drenante (cmq) 345
Peso (kg) 1,6
Materiale Acciaio zincato a caldo
Fissaggio al canale TwistLock
GRIGLIA A PONTE ANTITACCO fessure mm.6 IN ACCIAIO ZINCATO A15
Lunghezza (mm) 1000
Larghezza esterna (mm) 130
Superficie drenante (cmq) 345
Peso (kg) 1,5
Materiale Acciaio zincato a caldo
Fissaggio al canale TwistLock
GRIGLIA A MAGLIA mm.30x14 IN ACCIAIO ZINCATO B125
Lunghezza (mm) 1000
Larghezza esterna (mm) 130
Superficie drenante (cmq) 630
Peso (kg) 3,5
Materiale Acciaio zincato a caldo
Fissaggio al canale TwistLock
self100 ghisa orveg
GRIGLIA IN GHISA OVALGRIP fessure mm.10 C250
Lunghezza (mm) 500
Larghezza esterna (mm) 130
Superficie drenante (cmq) 387
Peso (kg) 3,0
Materiale Ghisa GJS
Fissaggio al canale TwistLock
